Eigentlich sollte man ja ein Projekt erst mal zu Ende bringen, bevor man das nächste in Angriff nimmt, aber während die WordClock noch brav auf diverse Bestellungen wartet und die Programmierung meines „Beschleunigungssensor-Kästchens“ fleißig voranschreitet war mir zwischendurch mal wieder danach, den Lötkolben zu schwingen…
Vor einiger Zeit hab ich auf Ebay einen großen Schwung LED-Matrix-Module ergattert, die seitdem in der Ecke liegen und endlich mal angeschlossen werden wollten. Die Kingbright-Module sind immerhin 6x6cm groß, ordentlich lichtstark und sogar zweifarbig. Hörte sich verlockend an…
Mittlerweile steht der erste Prototyp, mit dem ich ein Modul mit einem ATMega16-Prozessor und einiger Treiberelektronik ansteuere. Das ganze ist so ausgelegt, dass auch ohne Multiplexing alle LEDs gleichzeitig angesteuert werden können, ohne das der µC überlastet wird – jeweils in rot, grün oder gelb (rot+grün gleichzeitig):

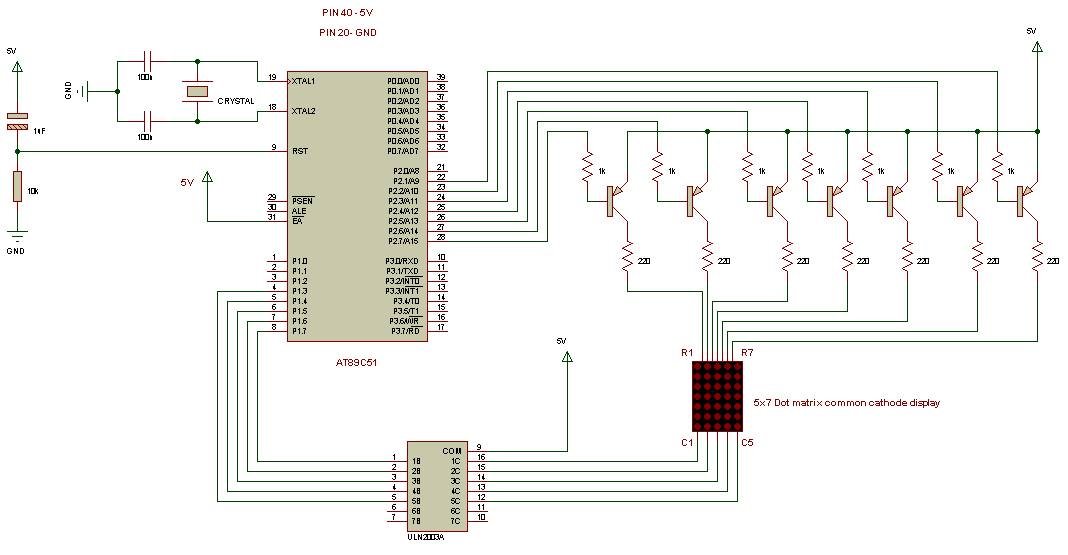

So weit so gut. Leider ist das ganze doch schaltungstechnisch deutlich aufwendiger geworden, als ursprünglich beabsichtigt (Einen Schaltplan hab ich noch nicht gezeichnet, aber die Schaltung orientiert sich grob hieran, jedoch mit zwei ULN2803 als Treiber für rot+grün). Helligkeitsschwankungen, Stromverbrauch und auch die fehlende Möglichkeit, mehrere Module zu kaskadieren stören mich an dem Design allerdings noch – daher werde ich das ganze evtl. nochmal neu aufbauen und Schieberegister verwenden…
Der nächste (große) Schritt wäre auch hier jetzt die Programmierung, um mittels Multiplexing Buchstaben und Zahlen darstellen zu können. Aber der „Proof of concept“ ist zumindest mal erbacht 😉
